Os quatro tipos principais de talhas elétricas de cabo de aço, classificadas pela configuração do motor e do tambor, são determinados pela orientação do eixo do motor em relação ao eixo do tambor e se o motor está localizado dentro ou fora do tambor de elevação. Essa escolha fundamental de design impacta diretamente o tamanho, a eficiência e a facilidade de manutenção da talha.
O arranjo físico do motor e do tambor de uma talha não é apenas um detalhe menor; é a troca de engenharia central que dita a pegada geral da talha, a capacidade de serviço e a adequação para restrições espaciais específicas.
Analisando Cada Configuração de Talha
Para entender as implicações práticas de cada design, devemos examinar suas características individuais, vantagens e limitações inerentes.
Tipo 1: Eixo do Motor Perpendicular ao Tambor
Esta configuração coloca o eixo do motor em um ângulo reto em relação ao eixo do tambor.
Geralmente, depende de uma transmissão por engrenagem helicoidal para transferir a potência. Esse design geralmente resulta em uma talha volumosa e menos eficiente em comparação com alternativas mais modernas.
Tipo 2: Eixo do Motor Paralelo ao Tambor
Neste design comum, os eixos do motor e do tambor correm paralelos um ao outro.
Esse layout cria uma talha com dimensões de altura e comprimento pequenas, tornando-a adequada para aplicações com espaço livre limitado. No entanto, sua principal desvantagem é uma largura significativamente maior.
Tipo 3: Motor Dentro do Tambor
Este é o design mais compacto, pois o motor é alojado inteiramente dentro do tambor de cabo de aço.
Embora essa abordagem economize muito espaço, ela vem com desvantagens significativas. O motor tem resfriamento deficiente devido à localização fechada, e a realização de manutenção ou reparos é consideravelmente mais difícil.
Tipo 4: Motor Fora do Tambor
Esta configuração, muitas vezes uma variação do design de eixo paralelo, coloca o motor externamente.
Essa abordagem resulta em um comprimento geral maior, mas oferece acessibilidade superior. Essas talhas se beneficiam de um alto grau de padronização, são mais fáceis de manter e permitem modificações mais simples na altura de elevação.
Entendendo as Trocas
A escolha de uma configuração de talha requer o equilíbrio de prioridades concorrentes. Nenhum design único é universalmente superior; cada um é otimizado para um conjunto diferente de necessidades operacionais.
Compactação vs. Acessibilidade
O conflito principal é frequentemente entre tamanho e capacidade de serviço.
O design do motor dentro do tambor atinge a compactação máxima, tornando-o ideal para aplicações extremamente apertadas ou integradas. Inversamente, o design do motor fora do tambor prioriza o fácil acesso para instalação e manutenção ao custo de uma pegada mais longa.
Pegada e Encaixe Espacial
A forma da talha deve corresponder ao espaço disponível.
Uma talha de eixo paralelo é curta e de baixo perfil, mas larga, encaixando-se bem em áreas com baixo espaço livre, mas folga lateral suficiente. O tipo de eixo perpendicular é frequentemente volumoso em várias dimensões, exigindo espaço geral mais generoso.
Padronização e Agrupamento
A configuração do motor fora do tambor se destaca em ambientes que valorizam a padronização.
Seu design permite um bom agrupamento de componentes e alta intercambialidade, o que simplifica o gerenciamento de frota e o estoque de peças de reposição. Esta é uma vantagem chave em grandes instalações industriais.
Fazendo a Escolha Certa para Sua Aplicação
Seu objetivo operacional principal deve guiar sua seleção.
- Se seu foco principal é a compactação máxima: Escolha a talha com o motor dentro do tambor, mas esteja preparado para procedimentos de manutenção mais complexos e possíveis problemas de dissipação de calor.
- Se seu foco principal é a facilidade de manutenção e padronização: A talha com o motor fora do tambor é a escolha superior, desde que você possa acomodar suas dimensões mais longas.
- Se seu foco principal é o encaixe em um espaço com baixo espaço livre: A talha de eixo paralelo oferece um perfil vertical baixo, mas você deve garantir que tenha folga de largura suficiente.
Compreender esses designs principais permite que você selecione uma talha com base em sua engenharia fundamental, garantindo que ela atenda às necessidades reais de sua aplicação.
Tabela Resumo:
| Tipo de Configuração | Característica Principal | Melhor Para |
|---|---|---|
| Eixo do Motor Perpendicular ao Tambor | Usa engrenagem helicoidal; volumoso, menos eficiente | Uso geral onde o espaço não é uma grande restrição |
| Eixo do Motor Paralelo ao Tambor | Baixa altura e comprimento; grande largura | Aplicações de baixo espaço livre |
| Motor Dentro do Tambor | Extremamente compacto; resfriamento deficiente, difícil de manter | Sistemas críticos de espaço, integrados |
| Motor Fora do Tambor | Fácil manutenção, alta padronização | Instalações que priorizam capacidade de serviço e peças de reposição |
Com dificuldades para escolher a talha certa para as necessidades de espaço e manutenção do seu projeto? A GARLWAY é especializada em máquinas de construção, oferecendo talhas elétricas de cabo de aço duráveis e eficientes para empresas de construção e empreiteiros em todo o mundo. Nossos especialistas podem ajudá-lo a selecionar a configuração de talha perfeita para maximizar sua eficiência operacional e segurança. Entre em contato com a GARLWAY hoje mesmo para uma consulta personalizada e um orçamento!

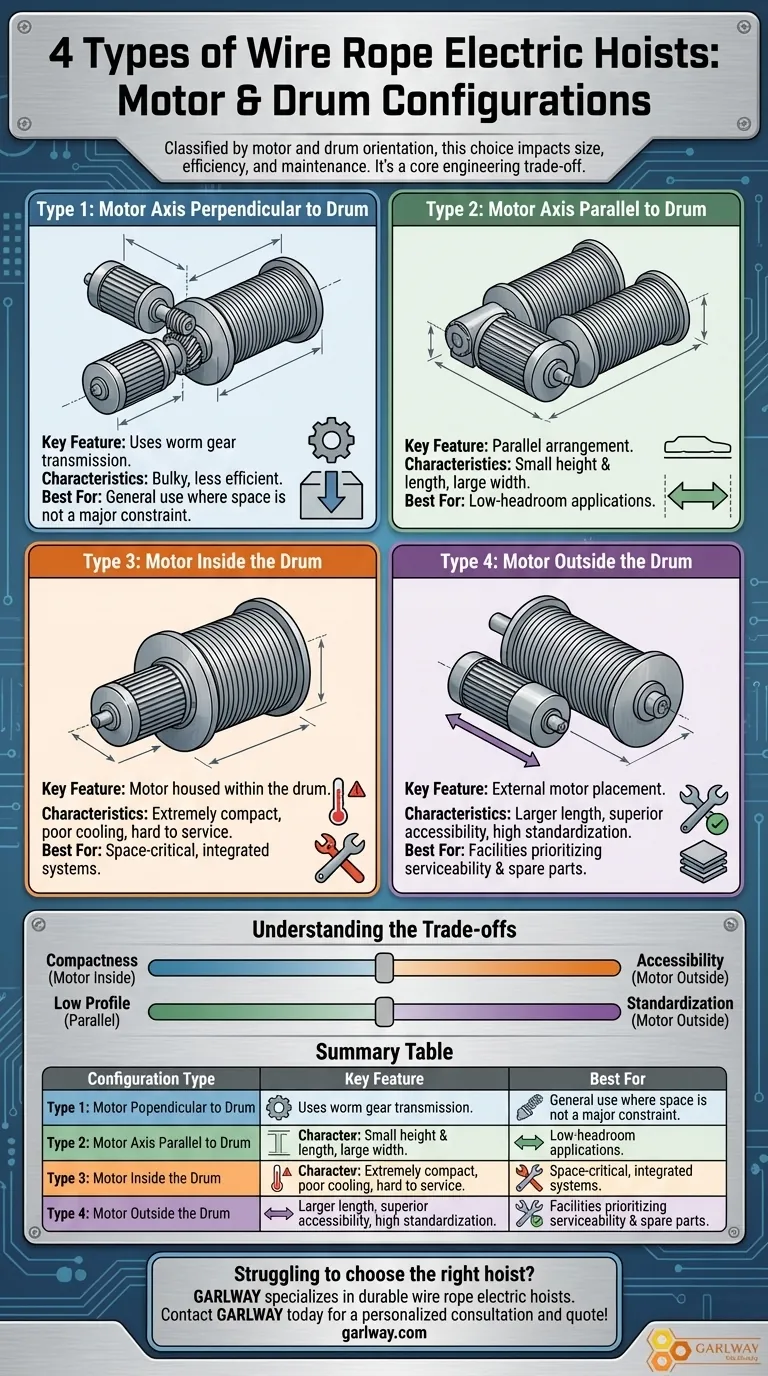

Guia Visual
