Como O Diâmetro Do Tambor Afeta O Desempenho Do Guincho: Guia De Um Engenheiro Mecânico

Introdução
Escolher o diâmetro correto do tambor do guincho não é apenas uma questão de especificações - é uma questão de física. Um tambor maior reduz o esforço do cabo e aumenta a alavancagem, enquanto um mais pequeno poupa espaço mas sacrifica a eficiência. Este artigo analisa os princípios de engenharia por detrás do dimensionamento do tambor, ajudando-o a otimizar a capacidade de carga, a segurança e a longevidade - quer esteja a conceber um equipamento industrial ou a selecionar um guincho para recuperação fora de estrada.

A física por trás da capacidade de carga do tambor do guincho

Torque e alavancagem: A vantagem do diâmetro

Os tambores dos guinchos funcionam como alavancas: quanto maior for o diâmetro, menor será o binário do motor necessário para levantar a mesma carga. Eis o porquê:

Vantagem mecânica: Um tambor de 12 polegadas necessita de metade do binário de um tambor de 6 polegadas para levantar um peso idêntico (assumindo a mesma potência do motor).
Fadiga do cabo: Os tambores mais pequenos dobram os cabos com mais força, acelerando o desgaste. Por exemplo, um cabo de aço de ⅜" enrolado num tambor de 6" sofre 2 vezes mais tensão do que um tambor de 12".

Já se perguntou porque é que os guinchos para trabalhos pesados utilizam tambores de grandes dimensões? Não é apenas para mostrar - é a física em ação.

Distribuição de tensão nos materiais do tambor

O diâmetro do tambor tem um impacto direto na durabilidade do material:

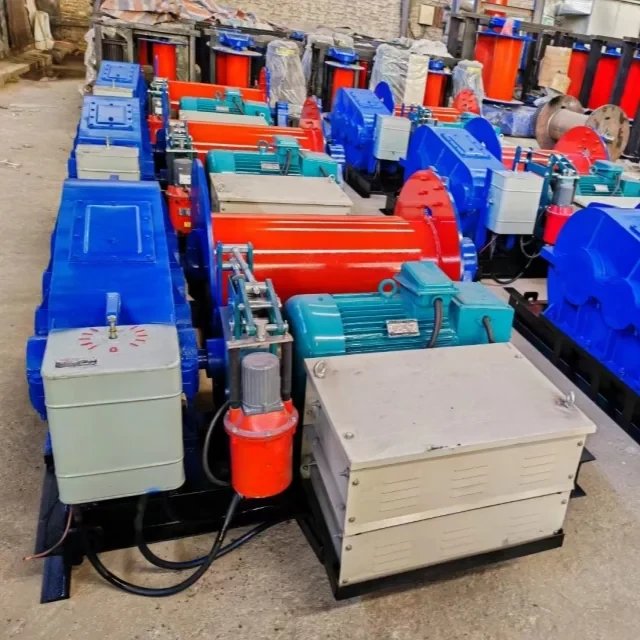

Espessura da parede: Os tambores maiores distribuem a tensão induzida pela carga de forma mais uniforme, reduzindo o desgaste localizado. Os guinchos industriais (por exemplo, os modelos de 20 toneladas da Garlway) utilizam tambores com flanges cónicas para evitar o entalamento do cabo.
Capacidade da camada: Cada camada adicional de cabo num tambor aumenta o diâmetro efetivo, alterando os requisitos de binário. Um carretel de 3 camadas pode reduzir a eficiência em até 15% devido ao atrito.

Seleção do tamanho certo do tambor para a sua aplicação

Análise de casos de uso industrial vs. recreativo

Cenário	Diâmetro do tambor recomendado	Justificação
Ancoragem em alto mar	18-24 polegadas	Minimiza a fadiga do cabo em ambientes de água salgada
Recuperação fora de estrada	6-10 polegadas	Equilibra a portabilidade com a eficiência de 1-2 camadas

Alerta de compensação: Um tambor compacto de 8" cabe num para-choques de Jeep, mas pode exigir uma substituição mais frequente do cabo do que um modelo de 12".

Eficiência vs. Espaço: O problema das camadas

Tambores de camada única: Maximizam a eficiência (ideal para gruas).
Tambores de várias camadas: Poupa espaço mas aumenta a complexidade. Por cada camada adicional, há que ter em conta uma queda de eficiência de 10% devido à fricção corda-corda.

Normas de engenharia e implicações de segurança

Diretrizes ISO/ASME para a conceção de tambores

Diâmetro mínimo: A norma ISO 4308 exige que os tambores tenham ≥16× o diâmetro do cabo para cabos de aço.
Fator de segurança: A norma ASME B30.7 exige uma margem de projeto de 5:1 para cargas dinâmicas.

Riscos de sobrecarga em tambores subdimensionados

Um tambor demasiado pequeno para os riscos da sua carga:

Deslizamento do cabo: O aumento da tensão do carretel pode esmagar as camadas internas.
Deformação do tambor: A tensão concentrada pode deformar as flanges do tambor ao longo do tempo.

Conselho profissional: O software de conceção de guinchos da Garlway calcula automaticamente os pontos de tensão do tambor com base nos perfis de carga - peça aos seus engenheiros uma avaliação gratuita.

Conclusão: Combine o tambor com o trabalho

Para cargas pesadas: Dê prioridade a diâmetros maiores (14"+).
Para a mobilidade: Aceitar tambores mais pequenos, mas controlar o desgaste do cabo.
Verificar sempre: Conformidade com as normas ISO/ASME.

Os guinchos são tradutores de binário e o tambor é a sua voz. Dimensione-o corretamente e ele trabalhará mais, durará mais tempo e manterá as operações seguras.
